Q611N气动高压球阀

产品名称：	气动高压球阀	产品型号：	Q611N
公称通径：	DN6～DN50	结构形式：	球形
公称压力：	1.6Mpa～31.5Mpa	连接方式：	法兰、内螺纹、外螺纹、焊接、卡套
适用温度：	≤90ºC	驱动方式：	气动（可佩带手操）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	易倍平台_易倍（中国）一站式服务平台,

产品说明

Q611N气动高压球阀是双（单）作用气动活塞式执行器与高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

工作原理

     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量

气动执行器主要技术参数

气动执行器	型号	GT系列、OAT系列
	气源压力	0.4 ～ 0.8 MPa
	最大回转角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信号	电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

 阀体主要零件材料

零件名称	阀体	球芯	阀座	阀杆	填料	支架	连接轴
材料	锻钢、不锈钢	不锈钢	聚甲醛、聚醚醚酮	2Cr13	氟橡胶	不锈钢	铸钢

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	螺栓
GTD	铝合金型材 （硬质阳极氧化）	压铸铝合金 （环氧树脂喷涂）	压铸铝	钢 （镀镍磷合金）	NBR	SUS304

主要性能规范

型号	公称压力 PN（MPa）	试验压力Ps（MPa）		启闭时间 （S）	工作温度 （℃）	适用介质
		壳体	密封
Q611N	16	16	24	1～２	-35～120	天然气、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50

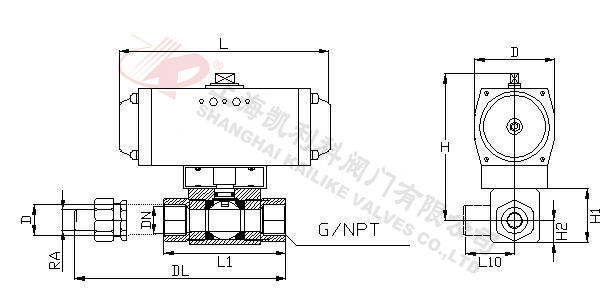

主要外形尺寸图

 (内螺纹 )主要外形尺寸（单位：mm）

螺纹 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	气动执行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

（如选用单作用气缸加一档）

(卡套式 )主要外形尺寸（单位：mm）

DN	RA	D	DL	气动执行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113
20	25	M36×2	134	AT75
25	30	M42×2	146
25	38	M52×2	155	AT100
32	38	M52×2	170

 （如选用单作用气缸加一档）

附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
